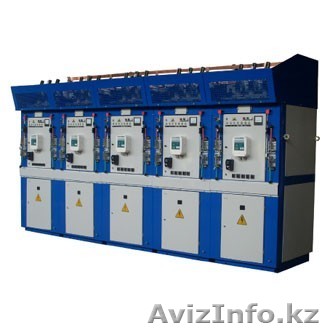

Камеры сборные серий КСО-306


Камеры сборные одностороннего обслуживания серии КСО-306, внутренней установки, предназначены для комплектования высоковольтных распределительных устройств напряжением 6 или 10 кВ, переменного трехфазного тока промышленной частоты 50 Гц. Систем с изолированной или заземленной через дугогасящий рекатор нейтралью.

Условия эксплуатации


температура окружающего воздуха от - 25° С до + 45° С
высота над уровнем моря не более 1000 м.
степень защиты камер со стороны фасада - IP 20, с остальных сторон - IP 00 по ГОСТ 14254
окружающая среда не взывоопасная, не содержащая токопроводящей пыли, агресивных газов и паров, разрушающих метал и изоляцию
климатическое исполнение УХЛ по ГОСТ 15150
категория размещения 3 по ГОСТ 15543.1

Особенности конструкции


Камера представляет собой разборную металлоконструкцию, внутри которой расположенна аппаратура главных цепей, со стороны фасада - приводы выключателя нагрузки и разъединителя. Камеры КСО-306 разрабатывались с учетом взаимозаменяемости с камерами КСО-206. В верхней части камер КСО-306 имеется релейный отсек для прокладки магистрали вторичных цепей, автоматики и осещения.

В камерах выполнены несколько видов блокировок и защит, блокировка дверей при отключении заземляющих ножей и включении выключателя, блокировка приводов и т.д. Доступ в камеру обеспечивается через переднюю дверь, на которой имеется: смотровое окно для визуального контроля включения ножей и замок с ключом. Камеры изготавливаются согласно схемам главных цепей с обязательным заполнением опросного листа. Также по требованию заказчика возможно изготовление КСО-306 по схеме отличным от представленных ниже.
Основная встраиваемая аппаратура первичных цепей.

Камеры комплектуются следующим оборудованием:


выключатель нагрузки - ВНА-630/10
разъединитель - РВЗ-630/10
предохранителями
трансформаторами тока - ТЛК
трансформаторами напряжения - НТМИ
разрядниками - РВО или ограничителями перенапряжения - ОПН-П

Структура условного обозначения


КСО - 306 - Х - 630Х
Камера сборная одностороннего обслуживания
Модификация (3) и год разработки (2006 г.)
Обозначение схемы главных цепей
Номинальный ток первичных цепей
Буквенное обозначение
